Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2012
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- cg048236
- Banca
- CESGRANRIO
- Órgão
- Innova
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Elétrica

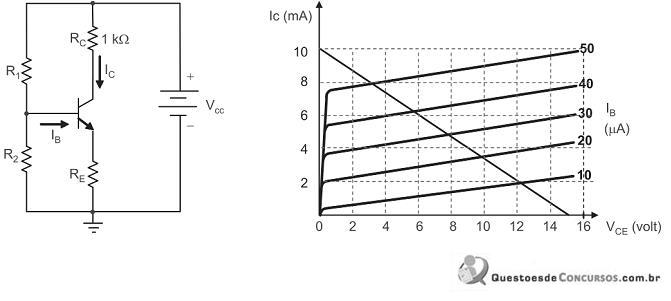

O circuito eletrônico mostrado na Figura acima está polarizado com todos os componentes calculados para funcionar de acordo com a reta de carga traçada sobre a curva característica do transistor bipolar NPN.Considerando I c = 6 mA e com base no circuito e no Gráfico da reta de carga, o valor, em Ω, do resistor RE é- A1.500
- B1.200
- C500
- D360
- E200
