Questão de Eletricidade — Simbologia Elétrica — CESGRANRIO 2012
EletricidadeSimbologia Elétrica
- Código
- cg048393
- Banca
- CESGRANRIO
- Órgão
- Innova
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

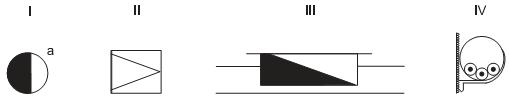

Um técnico de manutenção precisa identificar em uma planta elétrica quatro símbolos, mostrados a seguir.
O que representa cada um desses símbolos?
O que representa cada um desses símbolos?- AI - Interruptor intermediário II - tomada de piso III- quadro geral de luz e força embutido IV- cabos unifilares em eletroduto aparente
- BI- Interruptor paralelo II - tomada de piso III - quadro geral de luz e força aparente IV - cabo multifilar em eletroduto embutido
- CI - Interruptor de uma seção II - campainha III - caixa de telefone IV - cabo nu em eletroduto embutido
- DI - Interruptor de duas seções II - tomada de piso III - quadro geral de luz e força aparente IV - cabos unifilares em eletroduto aparente
- EI - Interruptor de duas seções II - tomada de piso III - caixa de telefone IV - cabos unifilares em eletroduto aparente
