Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2012
MecânicaDesenho Técnico Mecânico
- Código
- cg048430
- Banca
- CESGRANRIO
- Órgão
- Innova
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Mecânica

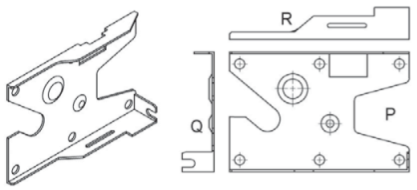

A Figura acima e à esquerda representa uma base de fixação de uma peça, em vista isométrica, no primeiro diedro.As vistas projetadas P, Q e R são, respectivamente, no primeiro diedro, as vistas- Afrontal, lateral esquerda e inferior
- Bfrontal, lateral direita e superior
- Cfrontal, lateral direita e inferior
- Dlateral esquerda, frontal e superior
- Elateral esquerda, frontal e inferior
