Questão de Engenharia Química e Química Industrial — Fenômenos de Transporte: Mecânica dos Fluidos, Transferência de Calor e Transferência de Massa — CESGRANRIO 2012

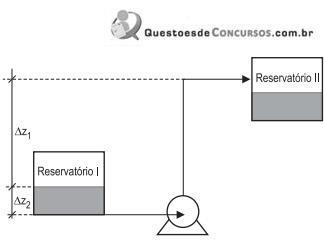

A Figura acima representa o transporte de água entre dois reservatórios, mantidos ambos à pressão atmosférica, através de uma bomba centrífuga. As distâncias Δz₁ e Δz₂ representam, respectivamente, a altura de elevação da água e a altura da coluna de água na sução da bomba.Se o NPSH disponível é representado por NPSHd, e a energia hidráulica fornecida pela bomba é representada por H, ambos dados em metros de coluna de água, então

1. ANPSHd < Δz₁ e H ≤ Δz₂
2. BNPSHd > Δz₁ e H ≥ Δz₂
3. CNPSHd < Δz₂e H ≤ Δz₁
4. DNPSHd > Δz₂ e H ≤ Δz₁
5. ENPSHd > Δz₂ e H ≥ Δz₁
