Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2012

Banco de DadosDER - Diagrama de Entidade e Relacionamento
Código
cg049463
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2012
Nível
Superior
Cargo
Analista de Sistemas Júnior - Engenharia de Software

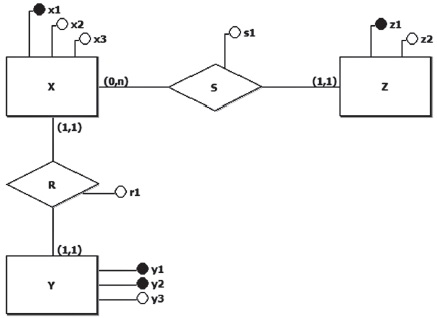

Seja o modelo E-R em que todas as colunas foram definidas como INTEGER, pois os tipos de dados são irrelevantes para o problema.Imagem associada para resolução da questãoQual modelo lógico relacional preserva a semântica do modelo acima?
  1. ACREATE TABLE XY ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, R1 INTEGER, S1 INTEGER, Z1 INTEGER NOT NULL, CONSTRAINT XY_PK PRIMARY KEY (Y1,Y2), CONSTRAINT XY_UK1 UNIQUE (X1), CONSTRAINT XY_FK1 FOREIGN KEY (Z1) REFERENCES Z (Z1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1))
  2. BCREATE TABLE X ( X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, CONSTRAINT X_PK PRIMARY KEY (x1)) CREATE TABLE Y ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER NOT NULL, R1 INTEGER, CONSTRAINT Y_PK PRIMARY KEY (Y1,Y2), CONSTRAINT Y_UK1 UNIQUE (X1), CONSTRAINT Y_FK1 FOREIGN KEY (X1) REFERENCES X (X1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1)) CREATE TABLE S ( X1 INTEGER NOT NULL, Z1 INTEGER NOT NULL, S1 INTEGER, CONSTRAINT S_PK PRIMARY KEY (X1,Z1), CONSTRAINT S_FK1 FOREIGN KEY (X1) REFERENCES X (X1), CONSTRAINT S_FK2 FOREIGN KEY (Z1) REFERENCES Z (Z1))
  3. CCREATE TABLE X ( X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, Z1 INTEGER, S1 INTEGER, CONSTRAINT X_PK PRIMARY KEY (x1), CONSTRAINT X_FK FOREIGN KEY (Z1) REFERENCES Z (Z1)) CREATE TABLE Y ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER NOT NULL, R1 INTEGER, CONSTRAINT Y_PK PRIMARY KEY (Y1,Y2), CONSTRAINT Y_UK1 UNIQUE (X1), CONSTRAINT Y_FK1 FOREIGN KEY (X1) REFERENCES X (X1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1))
  4. DCREATE TABLE XY ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, R1 INTEGER, S1 INTEGER, Z1 INTEGER NOT NULL, CONSTRAINT XY_PK PRIMARY KEY (Y1,Y2,X1), CONSTRAINT XY_FK1 FOREIGN KEY (Z1) REFERENCES Z (Z1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1))
  5. ECREATE TABLE X ( X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, CONSTRAINT X_PK PRIMARY KEY (x1)) CREATE TABLE Y ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER, R1 INTEGER, CONSTRAINT Y_PK PRIMARY KEY (Y1,Y2), CONSTRAINT Y_UK1 UNIQUE (X1), CONSTRAINT Y_FK1 FOREIGN KEY (X1) REFERENCES X (X1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1)) CREATE TABLE S ( X1 INTEGER NOT NULL, Z1 INTEGER NOT NULL, S1 INTEGER, CONSTRAINT S_PK PRIMARY KEY (X1), CONSTRAINT S_FK1 FOREIGN KEY (X1) REFERENCES X (X1), CONSTRAINT S_FK2 FOREIGN KEY (Z1) REFERENCES Z (Z1))
Revelar gabarito e comentário

GabaritoA — CREATE TABLE XY ( Y1 INTEGER NOT NULL, Y2 INTEGER NOT NULL, Y3 INTEGER, X1 INTEGER NOT NULL, X2 INTEGER, X3 INTEGER, R1 INTEGER, S1 INTEGER, Z1 INTEGER NOT NULL, CONSTRAINT XY_PK PRIMARY KEY (Y1,Y2), CONSTRAINT XY_UK1 UNIQUE (X1), CONSTRAINT XY_FK1 FOREIGN KEY (Z1) REFERENCES Z (Z1)) CREATE TABLE Z ( Z1 INTEGER NOT NULL, Z2 INTEGER, CONSTRAINT Z_PK PRIMARY KEY (Z1))
