Questão de Arquitetura de Software — Padrões de projeto (Design Patterns) — CESGRANRIO 2012

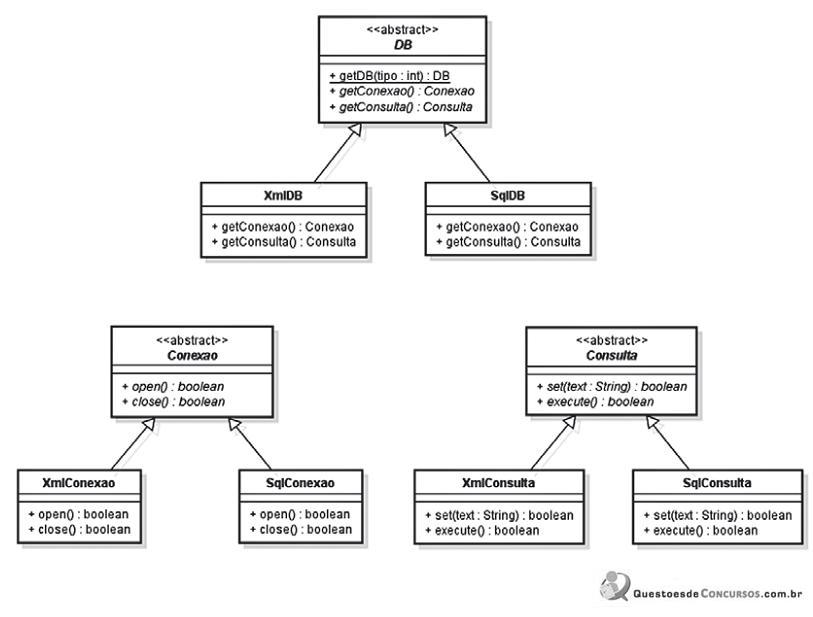

Deseja-se que uma aplicação possa manipular diferentes tipos de bancos de dados de modo transparente às classes que necessitam de serviços de acesso a dados. Inicialmente será necessário fornecer suporte a bancos de dados XML e SQL, entretanto novos tipos poderão ser futuramente adicionados.A solução proposta é a seguinte:1. Uma classe abstrata (DB) será responsável por instanciar um objeto correspondente ao tipo de banco de dados desejado. Isso será feito através do método estático getDB(), que irá retornar um objeto de uma de suas subclasses concretas, de acordo com o parâmetro (tipo) passado.2. O objeto criado no passo anterior irá instanciar conexões e consultas correspondentes ao tipo de DB criado; isto é, caso um DB XML tenha sido instanciado, apenas consultas XML e conexões XML serão instanciadas; caso um DB SQL tenha sido instanciado, apenas consultas SQL e conexões SQL serão instanciadas.O diagrama de classe a seguir ilustra a estrutura descrita acima.Qual padrão de projeto foi utilizado na solução proposta?

1. AAdapter
2. BBuilder
3. CComposite
4. DAbstract Factory
5. EChain of Responsibility
