Questão de Engenharia Civil — Geotecnia — CESGRANRIO 2012
Engenharia CivilGeotecnia
- Código
- cg049726
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro Civil - Grupo G - Nível Superior

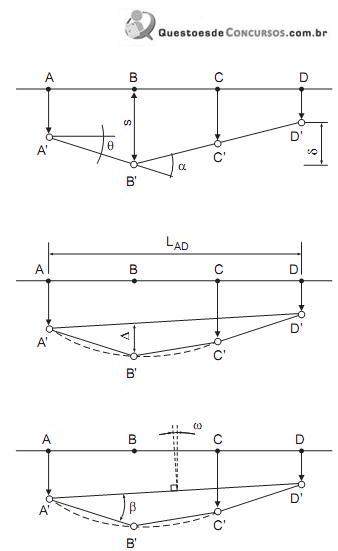

Na figura, estão apresentados 4 pontos em uma fundação (A, B, C, e D) que se deslocaram para as posições A', B', C' e D', respectivamente.
Nessa figura, são indicados movimentos da fundação, cuja legenda correta seria
Nessa figura, são indicados movimentos da fundação, cuja legenda correta seria- Aα = distorção angular, ß = rotação relativa entre dois pontos da estrutura, ω = rotação ou desaprumo quando o edifício se comporta como rígido.
- Bα= rotação ou desaprumo quando o edifício se comporta como rígido,θ = rotação relativa entre dois pontos da estrutura, ω = deformação angular de um trecho da estrutura.
- Cα = deformação angular de um trecho da estrutura, ß = distorção angular, ω = rotação ou desaprumo quando o edifício se comporta como rígido.
- Dß = deflexão relativa, ω = deformação angular de um trecho da estrutura, Δ = rotação ou desaprumo quando o edifício se comporta como rígido.
- EΔ = deflexão relativa, ß = rotação relativa entre dois pontos da estrutura, s = recalque diferencial entre dois pontos da estrutura.
