Questão de Engenharia de Transportes e Trânsito — Trânsito, Tráfego e Transporte — CESGRANRIO 2012

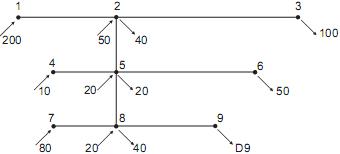

Considere o croqui que representa três linhas de ônibus: 1-3, 4-6 e 7-9, cujas movimentações de passageiros estão indicadas nos vetores de subida e descida em cada ponto. As estações iniciais são 1, 4 e 7, e as terminais, 3, 6 e 9. Existe ainda a interligação 2-8, cuja função é receber os passageiros remanescentes do trecho 1-2, inserindo-os nas linhas 4-6 ou 7-9, nos pontos 5 ou 8, recebendo também passageiros da linha 4-6 e inserindo-os na linha 7-9 no ponto 8. Esse movimento de interligação não aparece no sobe e desce, pois esses passageiros ficam em estações fechadas, não caracterizando subida nem descida, entretanto, eles fazem parte dos fluxos 2-5 e 5-8.Considerando-se que, nas estações terminais, todos os passageiros descem, o número de passageiros que desce na estação 9 é

1. A60
2. B130
3. C170
4. D280
5. E380
