Questão de Engenharia Naval — Estruturas oceânicas — CESGRANRIO 2012
Engenharia NavalEstruturas oceânicas
- Código
- cg049809
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro Naval - Grupo G - Nível Superior

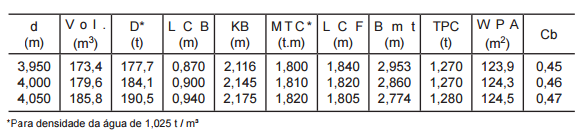

Uma embarcação flutua em águas tranquilas com calado paralelo de 4 m. A tabela a seguir é um extrato das tabelas hidrostáticas dessa embarcação, calculadas para uma condição sem trim.
d → calado Vol. → volume submerso D → deslocamento LCB → posição longitudinal do centro de carena KB → posição vertical do centro de carena MTC → momento para produzir um trim de 1 cm LCF → posição longitudinal do centroide da área de linha d'água Bmt → distância do metacentro ao centro de carena TPC → toneladas por centímetro de imersão WPA → área de linha d'água Cb → coeficiente de bloco Considerando-se as mesmas referências geométricas usadas na tabela, qual a posição longitudinal onde um peso de 1 t produzirá menor trim, quando colocado sobre o convés da embarcação?
d → calado Vol. → volume submerso D → deslocamento LCB → posição longitudinal do centro de carena KB → posição vertical do centro de carena MTC → momento para produzir um trim de 1 cm LCF → posição longitudinal do centroide da área de linha d'água Bmt → distância do metacentro ao centro de carena TPC → toneladas por centímetro de imersão WPA → área de linha d'água Cb → coeficiente de bloco Considerando-se as mesmas referências geométricas usadas na tabela, qual a posição longitudinal onde um peso de 1 t produzirá menor trim, quando colocado sobre o convés da embarcação?- A0,900
- B1,270
- C1,820
- D2,145
- E2,860
