Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2012

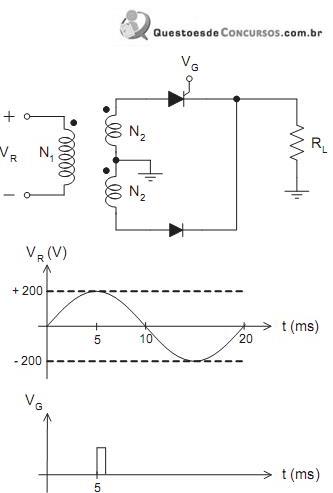

Na figura abaixo, é apresentado um retificador controlado a tiristor (SCR), alimentando uma carga resistiva RL= 20 Ω. Na mesma figura, são apresentadas as formas de onda da tensão senoidal VR no primário do transformador e do sinal VG aplicado ao gate do tiristor.Sabendo-se que a razão de transformação do transformador é , a potência média, em watts, dissipada na carga RL será de

1. A10
2. B20
3. C30
4. D40
5. E50
