Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2012
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- cg049881
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Elétrica

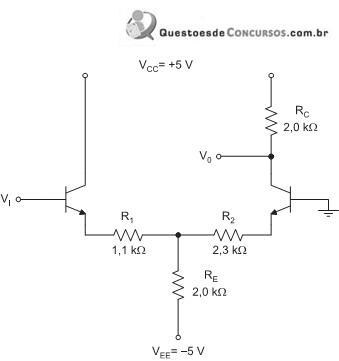

No circuito da figura acima, considere que ambos os transistores possuem um parâmetro ß muito elevado, de maneira que a corrente de base pode ser considerada desprezível em comparação com a corrente de coletor. Além disso, considere VBE= 0,7 V para ambos os transistores quando a junção base-emissor estiver diretamente polarizada. Dessa forma, verifica-se que- ASe VI = VCC , então V₀ = 3 V.
- BSe VI = VEE , então V₀ = 5 V.
- CSe VI= VEE , então a corrente no resistor RE vale 3 mA.
- DSe VI = VCC , então a corrente no resistor RE vale 1 mA.
- ESe VI = VCC , então a corrente no resistor RE vale 3 mA.
