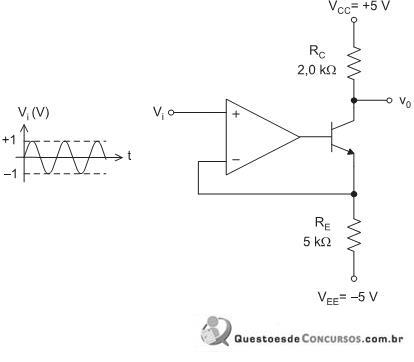

No circuito da figura abaixo, o amplificador operacional é ideal, e o transistor apresenta um parâmetro ß elevado o suficiente para que a corrente de base seja considerada desprezível em comparação com a corrente de coletor.
A partir do gráfico apresentado na figura com a forma de onda da tensão aplicada à entrada Vi do circuito, qual seria o gráfico da forma de onda da tensão na saída V₀ ?
A partir do gráfico apresentado na figura com a forma de onda da tensão aplicada à entrada Vi do circuito, qual seria o gráfico da forma de onda da tensão na saída V₀ ?- A
- B
- C
- D
- E
