Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2012

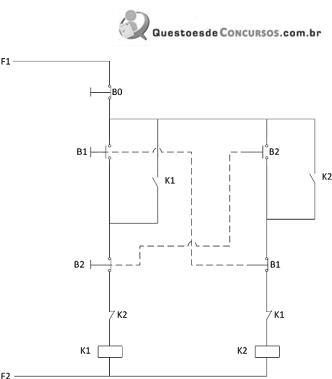

A figura acima ilustra um diagrama auxiliar de comando de reversão de um motor trifásico. Esse diagrama é utilizado em um simulador de defeitos para análise e interpretação de esquemas de comandos elétricos. Considere o tempo de abertura e fechamento dos contatos desprezível.Associe a alteração do diagrama auxiliar produzida pelo simulador aos defeitos ocorridos no acionamento do motor.ALTERAÇÃO DO DIAGRAMAI - Inversão dos contatos normalmente abertos de K1 e K2II - Inversão dos contatos normalmente fechados de B1 e B2III - Inversão dos contatos normalmente fechados de K1 e K2DEFEITOSP - As contatoras K1 e K2 são energizadas de for- ma intermitente ao pressionar os botões de impulso B1 e B2, respectivamente.Q - As contatoras K1 e K2 não se mantêm energizadas após acionamento dos botões de impulso B1 e B2, respectivamente.R - As contatoras K1 e K2 são energizadas simultaneamente ao acionar os botões de impulso B1 ou B2.S - As contatoras K1 e K2 não são energizadas em nenhum momento, mesmo com o acionamento dos botões de impulso B1 e B2.Estão corretas as associações:

1. AI - P , II - Q , III - R
2. BI - Q , II - P , III - R
3. CI - Q , II - S , III - P
4. DI - R , II - P , III - S
5. EI - R , II - S , III - Q
