Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2012

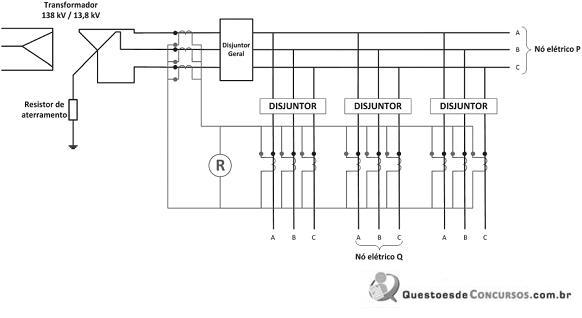

A figura acima ilustra a proteção diferencial de um barramento de 13,8 kV. Os TCs estão com as polaridades indicadas, e o relé R é um relé de sobrecorrente monofásico (F.87BN). O nó elétrico P está situado entre o disjuntor geral, e os disjuntores dos alimentadores, conforme indicado na figura. O nó elétrico Q está à jusante dos TCs do disjuntor de um dos alimentadores, conforme indicado na figura.A esse respeito, considere as afirmativas abaixo. I - Um curto-circuito fase-terra no nó elétrico P faz atuar a proteção através do acionamento do relé R.II - Um curto-circuito fase-fase no nó elétrico P faz atuar a proteção através do acionamento do relé R.III - Um curto-circuito fase-terra no nó elétrico Q faz atuar a proteção através do acionamento do relé R.IV - Um curto-circuito fase-fase no nó elétrico Q faz atuar a proteção através do acionamento do relé R.Está correto o que se afirma em

1. AI, apenas.
2. BI e III, apenas.
3. CII e IV, apenas.
4. DII, III e IV, apenas.
5. EI, II, III e IV.
