Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2012

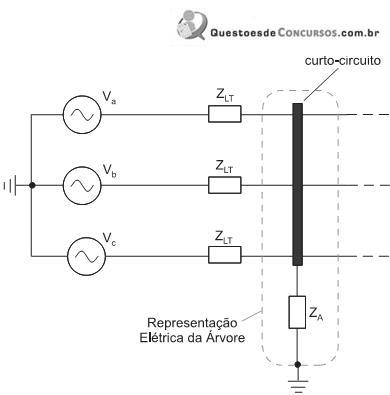

Uma árvore cai sobre uma linha de transmissão provocando um curto-circuito entre as três fases e o terra. A impedância de falta, entre o ponto de curto-circuito e o terra, é ZA , conforme indicado na figura acima.Para essa condição, a impedância de sequência zero, vista pela fonte, é

1. A
2. B
3. C
4. D
5. E
