Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2012

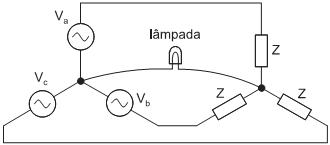

Na figura acima, uma lâmpada incandescente, que se supõe acender para qualquer diferença de potencial, é conectada aos neutros da fonte e da carga, ambas trifásicas. A carga é balanceada, e as tensões da fonte são senoides, cujos números complexos representativos (fasores) são Va , Vb e Vc.Para que a lâmpada acenda, os valores de Va , Vb e Vc. em volts, devem ser, respectivamente,

1. AVa 100,0Vb −50 − j86,6Vc −50 + j86,6
2. BVa 110,0Vb −40 + j86,6Vc −40 − j86,6
3. CVa 86,6 + j50,0Vb −j100,0Vc −86,6 + j50,0
4. DVa 86,6 − j50,0Vb −86,6 − j50,0Vc +j100,0
5. EVa 117,3 + j10Vb −67,3 − j76,6Vc −50 + j66,6
