Questão de Engenharia Química e Química Industrial — Fenômenos de Transporte: Mecânica dos Fluidos, Transferência de Calor e Transferência de Massa — CESGRANRIO 2012
Engenharia Química e Química IndustrialFenômenos de Transporte: Mecânica dos Fluidos, Transferência de Calor e Transferência de Massa
- Código
- cg050117
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro de Processamento Júnior

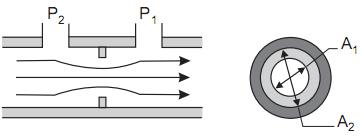

Na figura, vê-se um medidor de vazão por placa de orifício, onde A₁ = (1/3) A₂, e a área do tubo principal é de 60 cm². O tubo transporta água com vazão de 2 L/s.Qual é, em kgf/cm² , a diferença de pressão (P₂ - P₁ ) observada?Dados:Coe?ciente de descarga de água = 0,5Aceleração da gravidade = 10 m/s²- A0,5
- B1,0
- C1,5
- D2,0
- E4
