Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — CESGRANRIO 2012

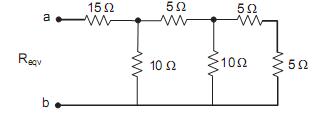

Considere a configuração montada com resistores no circuito da figura acima.A resistência equivalente, em Ω, medida entre os terminais a e b, é

1. A5
2. B10
3. C15
4. D20
5. E25
