Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — CESGRANRIO 2012
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- cg051230
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Inspeção de Equipamentos e Instalações Júnior

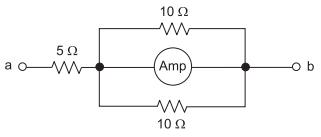

Um circuito resistivo com um amperímetro (Amp) instalado, conforme mostra a figura, é alimentado, entre os terminais a e b, por uma bateria, cuja d.d.p é 20 V.Qual o valor da corrente, em A, medida no amperímetro?- A0,50
- B0,80
- C1,67
- D2,00
- E4,00
