Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2012
MecânicaDesenho Técnico Mecânico
- Código
- cg051241
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Inspeção de Equipamentos e Instalações Júnior

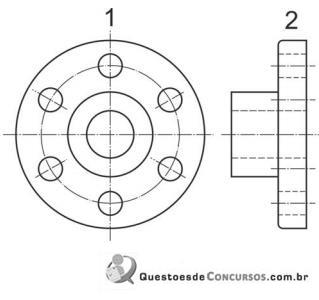

A NBR 10067:1995 estabelece a posição relativa das vistas no primeiro e no terceiro diedros.O flange mostrado na figura está representado nas vistas (1) e (2) que, segundo essa norma, são denominadas- Afrontal (1) e lateral direita (2) no terceiro diedro
- Bfrontal (1) e lateral esquerda (2) no primeiro diedro
- Cfrontal (1) e lateral esquerda (2) no terceiro diedro
- Dlateral direita (1) e frontal (2) no primeiro diedro
- Elateral esquerda (1) e frontal (2) no primeiro diedro
