Questão de Arquitetura — Expressão e representação — CESGRANRIO 2012
ArquiteturaExpressão e representação
- Código
- cg051368
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Caldeiraria

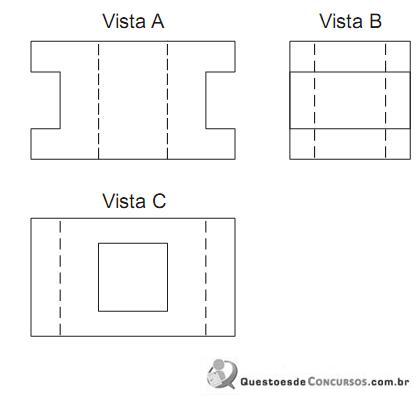

O desenho técnico de uma peça é realizado no primeiro diedro.Se A é a vista frontal, as vistas B e C são, respectivamente, as vistas- Alateral direita e superior
- Blateral direita e inferior
- Clateral esquerda e superior
- Dlateral esquerda e inferior
- Eposterior e superior
