Questão de Eletricidade — Eletrônica — CESGRANRIO 2012

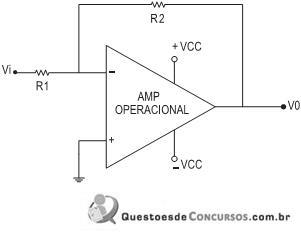

O circuito abaixo representa um amplificador operacional ideal (AMP OPERACIONAL), devidamente polarizado através de duas fontes contínuas de tensão alimentação, identificadas por + VCC e - VCC. A tensão Vi representa o sinal de entrada a ser amplificado pelo circuito, e a tensão V0, o sinal de saída, devidamente amplificado. O resistor R2 = 220 kΩ e R1 = 22 kΩ.Qual é o ganho de tensão e qual o tipo de configuração do circuito (inversor ou não inversor)?

1. A-10; inversor
2. B10; não inversor
3. C2; não inversor
4. D-1; inversor
5. E1; não inversor
