Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2012

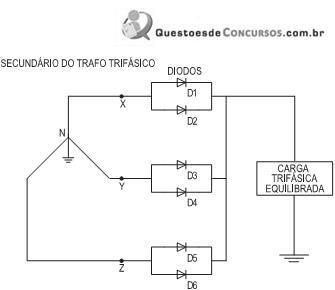

Um retificador trifásico, por questões técnicas, foi dimensionado para trabalhar com dois diodos iguais em paralelo por fase, como representado no esquema acima. Uma equipe técnica verificou que, devido a um erro na montagem, os diodos D2, D4 e D6 deixaram de ser instalados. No momento da energização, tal fato causou uma pane definitiva no retificador trifásico.Com base nesse histórico, analise as afirmativas a seguir.I - Com a falta dos três diodos D2, D4 e D6 a tensão de pico inverso dobrou, sobrecarregando os diodos D1, D3 e D5 que não suportaram essa tensão e foram danificados definitivamente.II - Com o objetivo de dividir a corrente por fase, o projeto especificou dois diodos iguais em paralelo para cada fase e, como de cada par projetado só foi instalado um deles, sua corrente dobrou, e o sistema entrou em pane definitiva.III - A causa mais provável da pane deve ter sido um curto trifásico no primário do transformador, pois, como tem-se dois diodos em paralelo, um deles pode substituir o outro na situação de qualquer problema, inclusive curto pleno na carga.É correto APENAS o que se afirma em

1. AI
2. BII
3. CI e II
4. DI e III
5. EII e III
