Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — CESGRANRIO 2012
Engenharia ElétricaDistribuição na Engenharia Elétrica
- Código
- cg051502
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

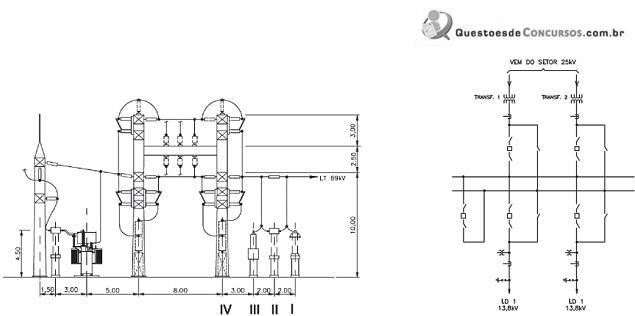

No corte mostrado acima, representativo de uma subestação, através de seu diagrama unifilar, os equipamentos representados pelos algarismos I, II, III e IV correspondem, respectivamente, a- Acapacitor, transformador de potencial, transformador de corrente e para-raio
- Bdisjuntor, transformador de corrente, transformador de potencial e capacitor
- Cpara-raio, transformador de corrente, transformador de potencial e disjuntor
- Dtransformador de corrente, transformador de potencial, para-raio e disjuntor
- Etransformador de potencial, transformador de corrente, para-raio e disjuntor
