Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — CESGRANRIO 2012

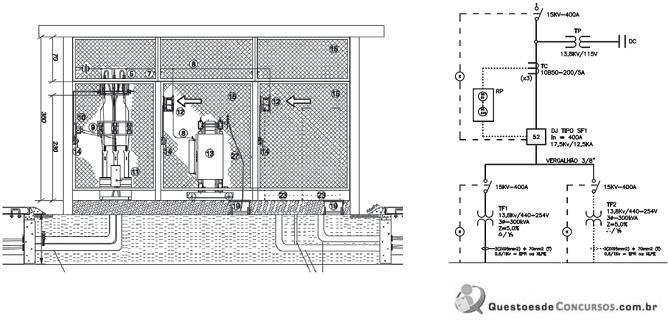

No desenho de corte da subestação mostrado acima, complementado em parte pelo diagrama unifilar, o componente identificado pela seta tem como função:

1. Aisolar o transformador de potência para manutenção.
2. Bisolar os relés de sobrecorrente 50/51/50N/51N.
3. Cisolar o sistema de medição da concessionária.
4. Daterrar o disjuntor para manutenção.
5. Epermitir o aterramento do transformador de potencial para medição.
