Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2012

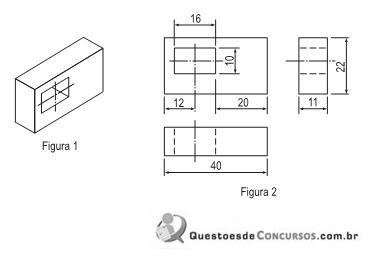

A Figura 1 ilustra um sólido. A Figura 2 apresenta 3 projeções ortogonais desse sólido. Na vista frontal do desenho técnico mostrado na Figura 2,

1. Afalta a indicação de uma linha tracejada.
2. Bfalta a indicação de uma linha de simetria.
3. Ca cota indicando o valor 20 é desnecessária.
4. Da posição do furo retangular está completamente definida.
5. Ehá uma linha de centro indicada incorretamente.
