Questão de Eletrônica — Eletrônica Digital — CESGRANRIO 2012
EletrônicaEletrônica Digital
- Código
- cg051797
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Eletrônica

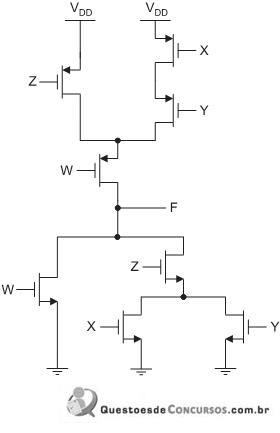

A função lógica realizada pelo circuito lógico CMOS complementar apresentado na figura é- AF = W + Z (X + Y)
- BF = W (Z + XY)
- C
- D
- EF = W + Z + XY
