Questão de Eletrônica — Eletrônica Digital — CESGRANRIO 2012
EletrônicaEletrônica Digital
- Código
- cg051799
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Eletrônica

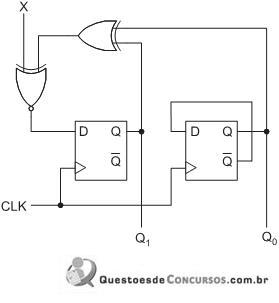

O circuito lógico sequencial mostrado na figura representa um contador binário em anel de dois bits, com Q₁ sendo o bit mais significativo, em que a contagem é- Acrescente quando X = 0, e é decrescente quando X = 1.
- Bcrescente quando X = 1, e é decrescente quando X = 0.
- Ccrescente quando X = 0, e é interrompida quando X = 1, mantendo-se o último estado inalterado.
- Ddecrescente quando X = 0, e é interrompida quando X = 1, mantendo-se o último estado inalterado.
- Edecrescente quando X = 1, e é interrompida quando X = 0, mantendo-se o último estado inalterado.
