Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2012
EletrônicaEletrônica Analógica
- Código
- cg051800
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Eletrônica

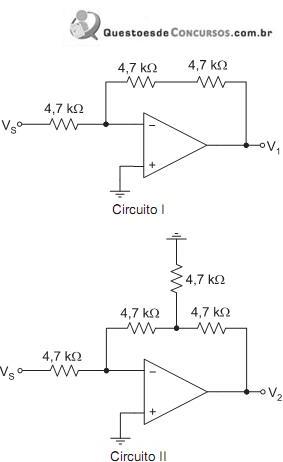

Nas figuras apresentadas, o circuito II foi obtido a partir do circuito I, adicionando-se apenas um resistor à malha de realimentação do amplificador operacional.
Considerando ideais os amplificadores operacionais, se for aplicado o mesmo sinal VS à entrada dos dois circuitos, pode-se dizer que, em comparação com V₁, a amplitude da tensão em V₂ é
Considerando ideais os amplificadores operacionais, se for aplicado o mesmo sinal VS à entrada dos dois circuitos, pode-se dizer que, em comparação com V₁, a amplitude da tensão em V₂ é- A1,5 vez maior
- B1,5 vez menor
- C2 vezes maior
- D2 vezes menor
- E3 vezes maior
