Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2012

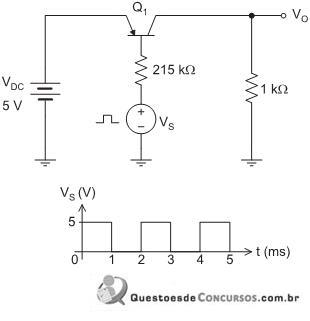

Na figura, é apresentado o esquema de um circuito alimentado por uma fonte de tensão constante VDC= 5 V. O acionamento do transistor é controlado por uma fonte VS cuja tensão varia no tempo, conforme mostrado no gráfico.Considerando que o transistor Q₁ apresenta VEB= 0,7 V e ß = 150 para as condições de operação desse circuito, o gráfico com a forma de onda da tensão VO é

1. A
2. B
3. C
4. D
5. E
