Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2012
EletrônicaAnálise de Circuitos
- Código
- cg051818
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Eletrônica

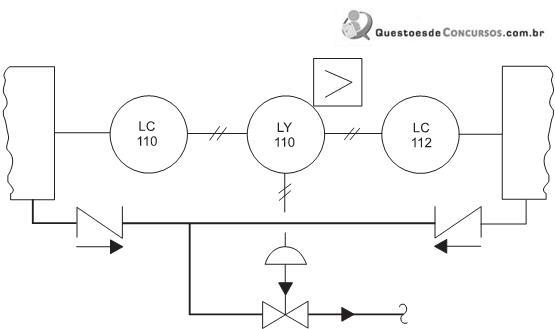

O sistema ilustrado na figura corresponde a uma válvula de- Asaída de tanque que fecha conforme requerido pelo maior dos sinais dos controladores de nível.
- Bsaída de tanque que abre conforme requerido pelo menor dos sinais dos controladores de nível.
- Csaída de tanque que abre conforme requerido pelo maior dos sinais dos controladores de nível.
- Dentrada de tanque que fecha conforme requerido pelo menor dos sinais dos controladores de nível.
- Eentrada de tanque que abre conforme requerido pelo maior dos sinais dos controladores de nível.
