Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2012
EletricidadeInstrumentos e Medições elétricas
- Código
- cg051837
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

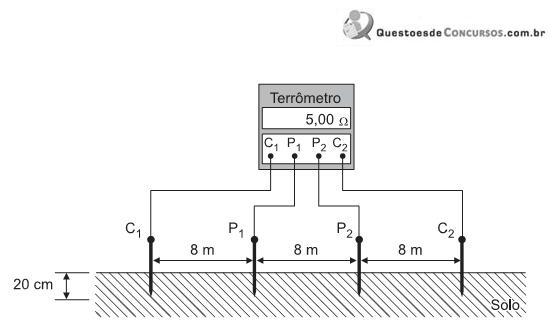

A figura acima mostra, de forma simplificada, um esquema para medição da resistividade de um solo homogêneo. Os eletrodos C₁ e C₂ são ligados aos terminais de corrente do terrômetro, enquanto que os eletrodos P₁ e P₂ são ligados aos terminais de potencial. Em uma medição realizada, o aparelho indicou uma resistência de 5 ΩDe acordo com as informações apresentadas, o valor da resistividade do solo correspondente a essa medição, em Ω . m, é- A40
- B50
- C80
- D40π
- E80π
