Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2012

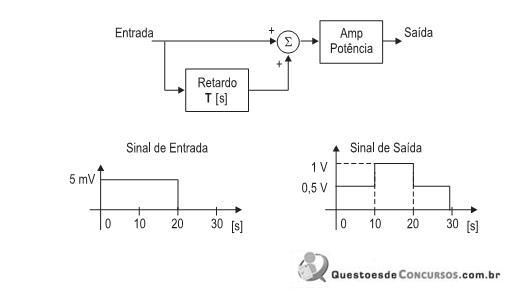

A figura acima mostra um amplificador de potência que, em sua entrada, apresenta um sinal composto por um pulso retangular somado com ele mesmo retardado em T segundos. A figura também mostra os sinais de entrada e de saída, onde os transitórios são desprezíveis em relação à duração dos pulsos.Com base nos dados da figura, o valor, em segundos, do retardo T , e o valor, em dB, do ganho do amplificador, respectivamente, são:

1. A5 e 10
2. B10 e 40
3. C20 e 50
4. D10 e 100
5. E20 e 40
