Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2012
EletricidadeEquipamentos Elétricos
- Código
- cg051865
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

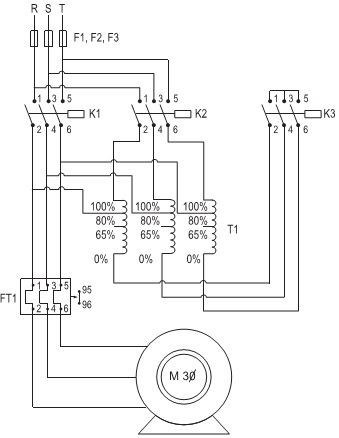

A figura acima apresenta um circuito principal de partida compensadora de um motor de indução trifísico. Esse circuito utiliza um transformador trifísico com tapes de 100%, 80% e 65% além de contatoras, fusíveis e relé térmico. O acionamento de proporcionar a alimentação durante a partida. Após a partida do motor, na operação em regime permanente, o mesmo deve ser alimentado com tensão nominal plena, e o transformador deve estar desenergizado. O fechamento do transformador é realizado através do terminal de referência 0%.Quais contatoras devem ser acionadas durante a partida do motor e durante a operação em regime permanente do mesmo?- APARTIDADO MOTOR K1OPERAÇÃO EM REGIME PERMANENTE K2 e K3
- BPARTIDADO MOTOR K1 e K3OPERAÇÃO EMREGIME PERMANENTE K2
- CPARTIDADO MOTOR K1 e K2OPERAÇÃO EMREGIME PERMANENTE K1 e K3
- DPARTIDADO MOTOR K2 e K3OPERAÇÃO EMREGIME PERMANENTE K1
- EPARTIDADO MOTOR K3OPERAÇÃO EMREGIME PERMANENTE K1 e K2
