Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012

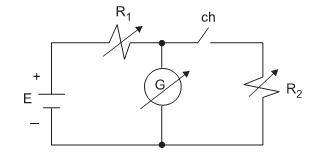

O circuito da figura acima é usado para medir, em laboratório, a resistência interna de um galvanômetro de bobina móvel usado em multímetros analógicos. O processo de medição começa com a chave ch aberta, ajustando-se o potenciômetro até obter a resistência R₁, que leva o ponteiro do galvanômetro ao fundo da escala (deflexão máxima). Com a chave ch fechada, ajusta-se o outro potenciômetro e obtém-se a resistência R₂, que leva o ponteiro exatamente para a metade da escala (deflexão central). A medida do valor da resistência interna é calculada pela expressão

1. AR₁+ R₂ /2
2. BR₁ - R₂ /2
3. CR₁ - R₂
4. DR₁
5. ER₂
