Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012

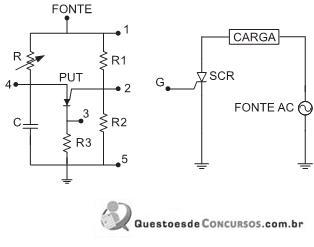

A figura apresenta um circuito de disparo de um SCR usando transistor de unijunção programável (PUT), sendo suprimido do circuito o sincronismo com a rede. Um técnico precisa ligar o gate G do SCR a um dos nós (1,2,3,4 ou 5) do circuito do PUT, representados no mesmo circuito, de modo que a variação do ângulo de disparo do SCR, em função dos valores de R (variável) e do capacitor fixo C do circuito de disparo, seja feita adequadamente, usando-se o PUT.O nó, que deve ser ligado ao gate G do SCR de forma a permitir o perfeito controle do ângulo de disparo do SCR pelos pulsos sincronizados apresentados pelo circuito contendo o PUT, é o

1. A1
2. B2
3. C3
4. D4
5. E5
