Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg051903
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

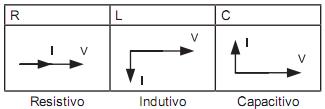

A figura apresenta os diagramas fasoriais de três circuitos: um, puramente resistivo, outro, puramente indutivo, e o terceiro, puramente capacitivo alimentado por tensão senoidal.
Sobre esses circuitos, considere as afirmações a seguir.I - Em qualquer um dos três circuitos e para qualquer tipo de associação de carga (RL, RC ou RLC), a tensão e a corrente sempre estarão em fase.II - No circuito puramente resistivo, a potência reativa é nula.III - No circuito com característica indutiva, a potência reativa tem sinal contrário à mesma potência tomada no circuito com característica capacitiva.É correto APENAS o que se afirma em
Sobre esses circuitos, considere as afirmações a seguir.I - Em qualquer um dos três circuitos e para qualquer tipo de associação de carga (RL, RC ou RLC), a tensão e a corrente sempre estarão em fase.II - No circuito puramente resistivo, a potência reativa é nula.III - No circuito com característica indutiva, a potência reativa tem sinal contrário à mesma potência tomada no circuito com característica capacitiva.É correto APENAS o que se afirma em- AI
- BII
- CIII
- DI e III
- EII e III
