Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg052180
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

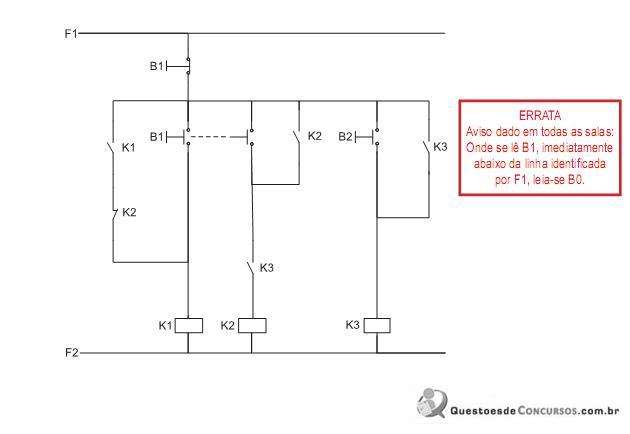

O circuito da figura acima ilustra o comando de três contatoras (K1, K2 e K3), através de três botões de impulso (B0, B1 e B2). A ordem de acionamento dos botões deve ser tal que, primeiramente, seja energizada a contatora K1, mantendo as demais desenergizadas; depois, a contatora K3 deve ser energizada, mantendo a contatora K1 energizada e a contatora K2 desenergizada, por fim, a contatora K2 deve ser energizada, e a contatora K1 deve ser desenergizada, mantendo a contatora K3 energizada.Qual deve ser a sequência de acionamento dos botões de impulso para que seja obtida a ordem de energização descrita?- AENERGIZA K1 - B1ENERGIZA K3, MANTENDO K1 ENERGIZADA - B1ENERGIZA K2 E DESENERGIZA K1, MANTENDO K3 ENERGIZADA - B2
- BENERGIZA K1 - B1ENERGIZA K3, MANTENDO K1 ENERGIZADA - B2ENERGIZA K2 E DESENERGIZA K1, MANTENDO K3 ENERGIZADA - B1
- CENERGIZA K1 - B1ENERGIZA K3, MANTENDO K1 ENERGIZADA - B2ENERGIZA K2 E DESENERGIZA K1, MANTENDO K3 ENERGIZADA - B2
- DENERGIZA K1 - B2ENERGIZA K3, MANTENDO K1 ENERGIZADA - B0ENERGIZA K2 E DESENERGIZA K1, MANTENDO K3 ENERGIZADA - B1
- EENERGIZA K1 - B2ENERGIZA K3, MANTENDO K1 ENERGIZADA - B1ENERGIZA K2 E DESENERGIZA K1, MANTENDO K3 ENERGIZADA - B2
