Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2012

EletrônicaAnálise de Circuitos
Código
cg052185
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2012
Nível
Médio
Cargo
Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

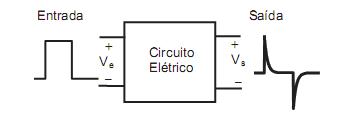

Imagem 035.jpgA figura acima mostra os gráficos com tensões de entrada e saída de um circuito elétrico linear, obtidos em um osciloscópio.O circuito correspondente é
  1. AImagem 036.jpg
  2. BImagem 037.jpg
  3. CImagem 038.jpg
  4. DImagem 039.jpg
  5. EImagem 040.jpg
Revelar gabarito e comentário

GabaritoC — [imagem]
