Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg052191
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

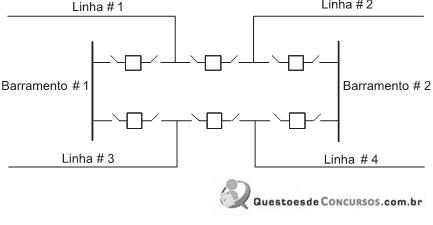

A figura acima mostra, parcialmente, o arranjo de conexão dos barramentos de uma subestação em alta tensão ao ar livre.O arranjo apresentado é denominado- Adisjuntor e meio
- Bbarramento em anel
- Cbarramento duplo com disjuntor simples
- Dbarramento duplo com disjuntor duplo
- Ebarramento principal com barramento de transferência
