Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2012
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg052198
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica
De acordo com o circuito auxiliar da Figura 1, o acionamento das contatoras K3 e K4 ocorre apenas enquanto o botão de impulso B0 está pressionado. Um técnico pretende inserir um relé de tempo, cuja temporização ocorre apenas enquanto energizada sua bobina, para automatizar o tempo de acionamento das referidas contatoras. Sendo assim, mesmo ao soltar o botão de impulso B0, as contatoras se manteriam energizadas durante o tempo de ajuste do relé

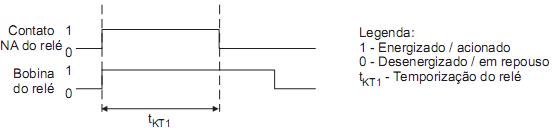

. O funcionamento do contato a ser utilizado durante o período de energização do relé de tempo está apresentado na figura a seguir.
Inserindo a bobina do relé de tempo em paralelo com a bobina do relé auxiliar KA1, o contato normalmente aberto (NA) do relé de tempo, para que ocorra o efeito desejado, deve ser inserido em
. O funcionamento do contato a ser utilizado durante o período de energização do relé de tempo está apresentado na figura a seguir.Inserindo a bobina do relé de tempo em paralelo com a bobina do relé auxiliar KA1, o contato normalmente aberto (NA) do relé de tempo, para que ocorra o efeito desejado, deve ser inserido em- Asérie com o contato normalmente aberto de KA1
- Bsérie com o botão de impulso B0
- Cparalelo com o contato normalmente aberto de KA1
- Dparalelo com o contato normalmente fechado de KA1
- Eparalelo com o botão de impulso B0
