Questão de Engenharia de Telecomunicações — Circuitos — CESGRANRIO 2012

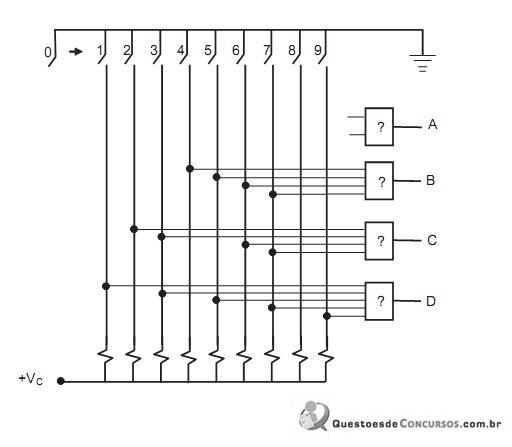

O circuito combinacional, mostrado na figura acima, é um codificador DECIMAL – BINÁRIO, que apresenta as características a seguir. • A tensão +VC é suficiente para aplicar o nível lógico 1 nas entradas das portas, quando a chave correspondente encontra-se aberta. • A palavra binária é gerada na sequência ABCD, onde A é o bit mais significativo. • Apenas uma das 10 chaves deve ser acionada por vez, e esse acionamento gera um código binário que corresponde ao número decimal da chave. • A chave 0 impõe que todas as outras chaves estejam abertas para gerar o código 0000. Que tipo de porta lógica é usado nessa implementação e quais são as chaves que serão conectadas à porta do bit A?

1. ANAND (NÃO E) - 8 e 9
2. BNOR (NÃO OU) - 5 e 6
3. CAND (E) - 8 e 9
4. DOR (OU) - 6 e 8
5. EEXOR (OU EXCLUSIVO) - 6 e 8
