Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2012
Engenharia ElétricaMáquinas Elétricas
- Código
- cg052779
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Automação

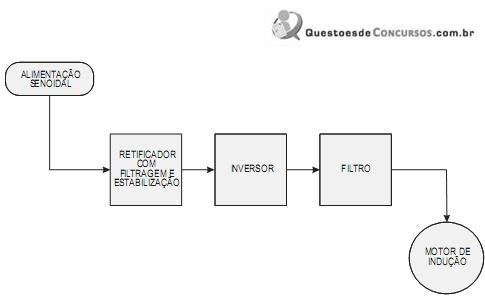

O acionador CA de frequência variável, representado no diagrama abaixo, é usado para controlar a velocidade de um motor de indução. A velocidade do motor de indução é proporcional à frequência aplicada, e, consequentemente, o controle da velocidade corresponde ao controle de frequência. Os componentes responsáveis pelo chaveamento do retificador são diodos retificadores de silício, e o inversor é construído usando-se tiristores, além do uso de elementos passivos de circuito. Todos os componentes do circuito são ideais.
Assim, a função do inversor e a função do filtro localizado entre o inversor e o motor, representados no diagrama, são, respectivamente,
Assim, a função do inversor e a função do filtro localizado entre o inversor e o motor, representados no diagrama, são, respectivamente,- Aconverter corrente alternada em contínua e minimizar o fator de ondulação.
- Bconverter corrente contínua em alternada, puramente senoidal, e minimizar o fator de ondulação, deixando o controle de velocidade mais suave.
- Cconverter a tensão contínua em alternada não senoidal com frequência variável em função do ângulo de disparo dos tiristores que compõem o circuito do inversor e minimizar a ação dos harmônicos existentes na tensão não senoidal gerada pelo inversor.
- Dinverter a fase da tensão de alimentação a cada ciclo e eliminar todos os harmônicos da tensão gerados pelo inversor.
- Econtrolar o valor eficaz da tensão senoidal entregue ao motor e gerar harmônicos necessários ao funcionamento do motor.
