Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2012

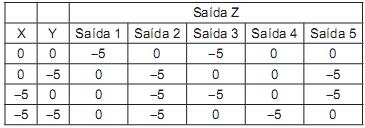

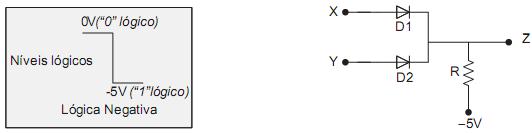

O circuito eletrônico digital acima, composto de diodos ideais, representa uma porta lógica de duas entradas X e Y e uma saída Z. Conforme mostrado na figura, a lógica que é usada é a lógica negativa, na qual o nível de tensão para “0” lógico vale 0V e para “1” lógico vale -5V. A tabela a seguir relaciona os valores das entradas X e Y com possíveis valores de saída.A saída que corresponde à saída Z do circuito é a

1. A1
2. B2
3. C3
4. D4
5. E5
