Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESGRANRIO 2012
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- cg052781
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Automação

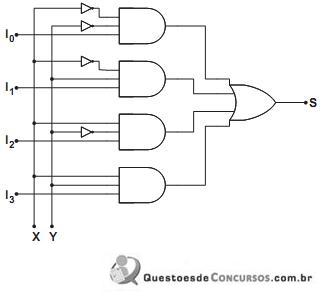

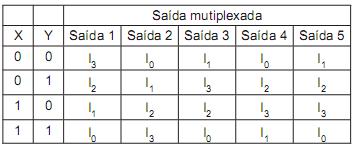

O circuito eletrônico digital da figura é um multiplex com canais de informação I ₀ , I ₁ , I ₂ e I ₃ , variáveis de seleção X e Y, e saída multiplexada S.A seguir, vê-se um quadro com os valores das variáveis X e Y e cinco possíveis saídas.
A representação da Saída Multiplexada S é a saída- A1
- B2
- C3
- D4
- E5
