Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESGRANRIO 2012

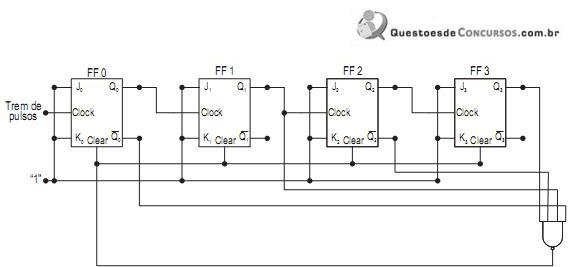

O circuito eletrônico digital acima representa um contador binário e é construído usando-se 4 J-K flip-flops (FF 0,1, 2 e 3), tipo T (entradas J e K ligadas a “1” lógico). Quando a entrada clear recebe um pulso “0”, leva a “0” todas as saídas Q dos flip-flops do circuito. Um trem de pulsos, representado no circuito, excita a entrada Clock do primeiro flip-flop, e, a cada descida do pulso de Clock, o flip-flop muda de estado.Com base no circuito e nas considerações acima, identifica-se que o circuito representa um contador módulo

1. A16
2. B10
3. C8
4. D6
5. E4
