Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2012
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- cg052812
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

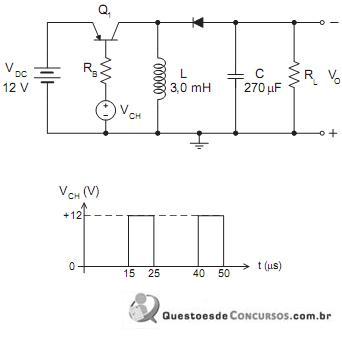

Na figura abaixo é apresentado o circuito de um conversor buck-boost, onde a evolução no tempo da tensão VCH que controla o chaveamento do transistor de potência Q₁ também é mostrada. Assuma que o transistor funciona como uma chave ideal.
Dessa forma, considerando que o conversor acima está operando em modo contínuo e que o capacitor é grande o suficiente para que a tensão sobre ele seja considerada constante, a tensão média VO na saída, em volts, será de
Dessa forma, considerando que o conversor acima está operando em modo contínuo e que o capacitor é grande o suficiente para que a tensão sobre ele seja considerada constante, a tensão média VO na saída, em volts, será de- A8
- B10
- C12
- D15
- E18
