Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2012

Engenharia EletrônicaSistemas de Controle
Código
cg052829
Banca
CESGRANRIO
Órgão
Transpetro
Ano
2012
Nível
Superior
Cargo
Engenheiro Júnior - Elétrica

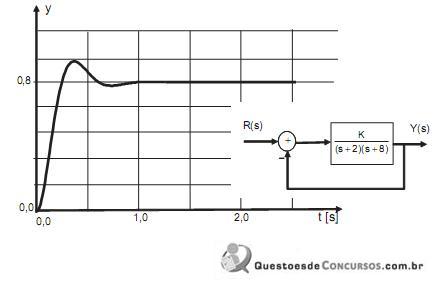

Imagem 061.jpgO gráfico da figura acima mostra a resposta ao degrau unitário aplicado sobre um sistema em malha fechada, cujo diagrama em blocos está representado na figura. Com base nos dados do gráfico, o valor do ganho K é
  1. A100
  2. B64
  3. C38
  4. D16
  5. E10
Revelar gabarito e comentário

GabaritoB — 64

Link permanente: /questoes/cg052829
