Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2012

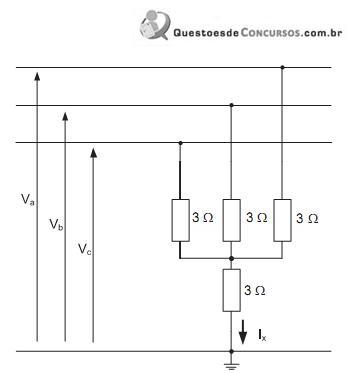

A figura acima mostra a representação de uma falta que envolve as três fases e o terra. No ponto em que ocorre a falta, as tensões fase-terra são: • V a= ( ₁₂₀∠ ₃₀⁰+ ₅₀∠₁₅⁰+₂₄∠₄₅⁰)volts • V b= ( ₁₂₀∠-₉₀⁰+₅₀∠₁₃₅⁰+₂₄∠₄₅⁰)volts• Vc = ( ₁₂₀∠₁₅₀⁰+₅₀∠-₁₀₅⁰+₂₄∠₄₅⁰)voltsDe acordo com as informações apresentadas, o valor rms, em ampère, da corrente IX indicada na figura é

1. A2,0
2. B2,7
3. C4,0
4. D5,6
5. E6,0
