Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — CESGRANRIO 2012

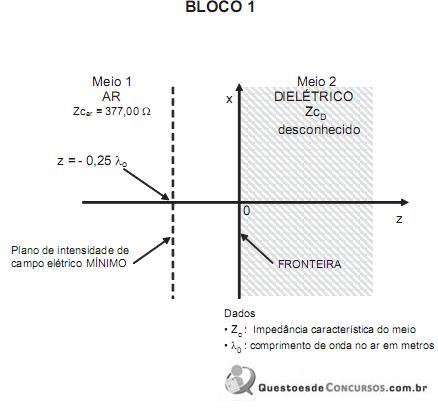

Uma onda plana uniforme, com frequência de 100 MHz, linearmente polarizada, propagando-se no ar da esquerda para a direita, incide normalmente sobre a superfície plana de um segundo meio material infinitamente grande e com impedância característica Zc D desconhecida, conforme ilustra a figura acima. Medições realizadas no ar determinaram uma razão de onda estacionária de valor 2 e o aparecimento de um valor mínimo do campo elétrico em z = - 0,25λ₀. Qual o valor da impedância de onda, em Ω , no plano de intensidade de campo elétrico mínimo?

1. A76,75
2. B188,50
3. C195,50
4. D377,00
5. E754,00
